一、、、概述
ENR-KZX系列开关状态智能操控装置是我公司凭据目前中高压开关柜技术发展而开发设计的一种新型多职能、、、高集成度、、、智能化动态仿照显示及操控装置,合用于3-40KV中置柜、、、手车柜、、、固定柜、、、环网柜等多种成套装置上。它集开关柜一次回路仿照图、、、手车(隔离刀)地位、、、断路器地位(分、、、合闸状态、、、弹簧储能状态)、、、接地闸刀地位等,高压带电显示(带自检)、、、带电闭锁、、、缺相报警、、、开关柜内环境温湿度的检控及故障显示、、、分/合闸、、、远处/当场、、、手储/自储节制、、、柜内照明、、、RS485通讯等职能于一体。该装置不仅外型美观风雅,且优化了开关柜的整体布局,是新一代开关柜内使用的梦想更新换代产品。
二、、、重要技术个性
工作电压::AC/DC 80~270V
工作温度::-5℃~50℃
极限工作温度::-10℃~55℃
相对湿度::≤93%
最大功耗::≤15W
外形尺寸::241mm(长)*189mm(宽)*85mm(深);ENR-KZX2100型尺寸为139mm*200mm*32mm
净重:约1.5KG(含附件)
三、、、工作道理
1装置由仿照批示部门、、、高压带电批示部门、、、温湿度节制部门及通讯部门组成。
2.仿照批示电路的开关量输入信号取自开关柜中一次原件的辅助触点。经噪声吸收、、、光电隔离离电路,信号由CPU进行智能逻辑节制处置,驱动动态仿照数码管显示各开关量的分、、、合状态;
3.高压带电批示电路的输入信号取自与母线相连的高压带电传感器。经浪涌吸收、、、电流克制、、、电磁隔离电路,由CPU对三相电压信号进行数字噪声滤波,相序鉴别、、、幅值推算后,输出高压带电闭锁信号,并以高亮度LED批示高压带电相及闭锁状态;

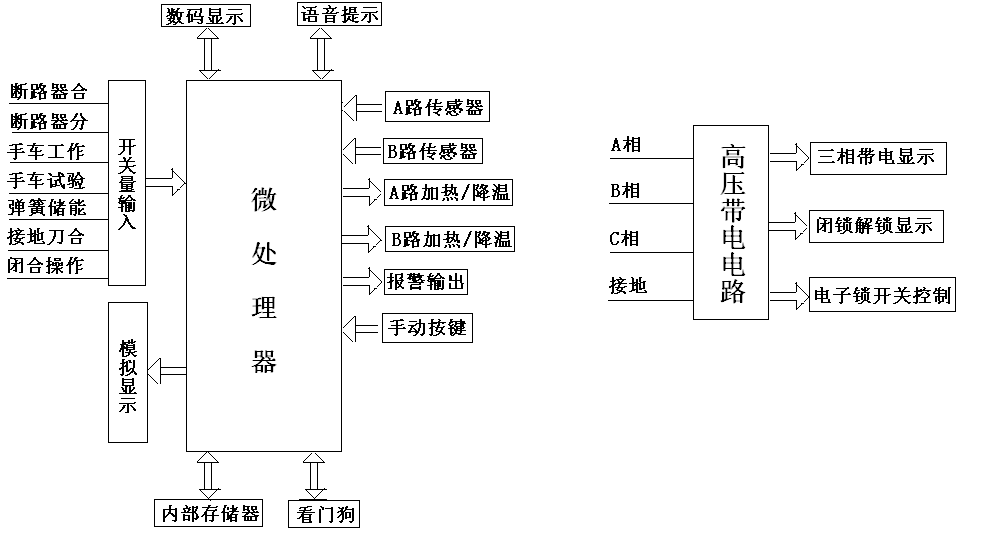

4.工作道理图如下::
四、、、产品型号及选型指南
|
型号 职能选择 |
ENR-KZX 2100 |
ENR-KZX 2110 |
ENR-KZX 2200 |
ENR-KZX 2300 |
ENR-KZX 2400 |
|
动态仿照图 |
有 |
有 |
有 |
有 |
有 |
|
语音防误提醒 |
|
选配 |
选配 |
选配 |
选配 |
|
带电显示及闭锁 |
有 |
有 |
有 |
有 |
有 |
|
缺相报警 |
|
有 |
有 |
有 |
有 |
|
温湿度数码显示 |
|
|
有 |
|
|
|
温湿度液晶显示 |
|
|
|
有 |
有 |
|
加热、、、排风无源输出 |
有 |
有 |
有 |
有 |
有 |
|
传感器断线报警 |
|
有 |
有 |
有 |
有 |
|
负载断线报警 |
|
有 |
有 |
有 |
有 |
|
柜内照明 |
|
有 |
有 |
有 |
有 |
|
分合闸,远处/当场,储能开关 |
|
有 |
有 |
有 |
有 |
|
1路温湿度 |
有 |
选配 |
选配 |
选配 |
选配 |
|
2路温湿度 |
选配 |
有 |
有 |
有 |
有 |
|
无线测温职能 |
|
|
|
|
有 |
|
人体感应探头 |
|
|
|
|
有 |
|
通讯RS485 |
|
选配 |
选配 |
选配 |
选配 |
|
最大功耗 |
≦6W |
≦15W |
≦15W |
≦15W |
≦15W |
|
外形尺寸(宽*高*深) |
139*200*32 |
241*189*85 |
241*189*85 |
241*189*85 |
241*189*85 |
|
外壳材质 |
塑壳 |
塑壳 |
塑壳/金属壳 |
塑壳/金属壳 |
塑壳/金属壳 |
五、、、以ENR-KZX2110型开关柜智能节制装置为例的使用注明
5.1前面板示意图及注明

|
序号 |
描述 |
序号 |
描述 |
|
1A、、、4A |
手车工作地位批示 |
13 |
电扇2批示 |
|
1B、、、4B |
手车试验地位批示 |
14 |
传感器断线报警1批示 |
|
2A |
断路器合闸批示 |
15 |
传感器断线报警2批示 |
|
2B |
断路器分闸批示 |
16 |
照明批示 |
|
3A |
接地闸刀合批示 |
17 |
手动批示 |
|
3B |
接地闸刀分批示 |
18 |
负载断线报警提醒 |
|
5 |
智能语音批示 |
19 |
运行批示 |
|
6 |
储能批示 |
20 |
手动加热按钮 |
|
7 |
高压带电三相批示 |
21 |
照明按钮 |
|
8 |
高压闭锁批示 |
22 |
手动排风按钮 |
|
9 |
高压解锁批示 |
23 |
分/合闸开关 |
|
10 |
加热1批示 |
24 |
远处/当场选择开关 |
|
11 |
加热2批示 |
25 |
红外人体感应器(选配) |
|
12 |
电扇1批示 |
26 |
储能方式选择开关 |

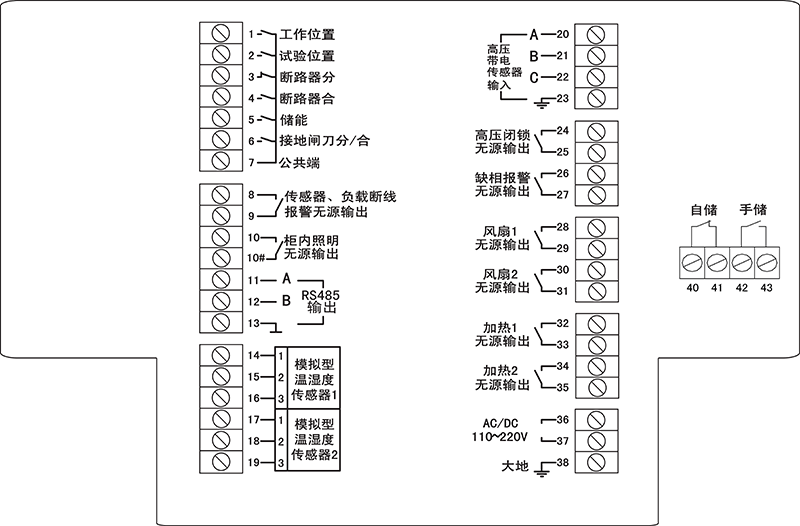

5.2背部端子示意图及注明

|
1 |
手车工作 |
状态接入点输入 |
20 |
A相高压传感器 |
输入 |
|
2 |
手车试验 |
21 |
B相高压传感器 |
||
|
3 |
断路器分 |
22 |
C相高压传感器 |
||
|
4 |
断路器合 |
23 |
高压三相地 |
||
|
5 |
未储能/储能 |
24 |
高压闭锁无源接点 |
输出 |
|
|
6 |
接地闸刀分/合 |
25 |
|||
|
7 |
状态输入公共端 |
26 |
缺相报警无源接点 |
输出 |
|
|
8 |
传感器、、、负载断线报警无源接点 |
输出 |
27 |
||
|
9 |
28 |
第1路传感器节制的风 扇无源接点 |
输出 |
||
|
10 |
柜内照明无源触点 |
输出 |
29 |
||
|
10# |
30 |
第2路传感器节制的风 扇无源接点 |
输出 |
||
|
11 |
RS485输出接口A |
输出 |
31 |
||
|
12 |
RS485输出接口B |
32 |
第1路传感器节制的 加热无源接点 |
输出 |
|
|
13 |
RS485输出接口地 |
33 |
|||
|
14 |
第1路仿照型温湿度传感器 |
输入 |
34 |
第2路传感器节制的 加热无源接点 |
输出 |
|
15 |
35 |
||||
|
16 |
36 |
辅助电源 AC/DC110∼220V |
输入 |
||
|
17 |
第2路仿照型温湿度传感器 |
37 |
|||
|
18 |
38 |
辅助电源大地 |
|||
|
19 |
40∼43自储/手储选择开关 |
输出 |
|||
以下是参数读取的地址表::
|
地址 |
数据内容 |
数据类型 |
号令字 |
数据长度 |
备注 |
|
1 |
仪表通讯地址 |
Unsingned int |
03H(04H) |
2 |
1~ 247 |
|
2 |
仪表通讯波特率 |
Unsingned int |
03H(04H) |
2 |
|
|
3 |
开关状态批示 |
Singed int |
03H(04H) |
2 |
5.3重要职能
●手车地位批示
1)手车处于工作地位(工作地位触点闭合)时,手车批示红1A、、、4A灯亮;
2)手车处于试验地位(试验地位触点闭合)时,行车批示练1B、、、4B灯亮;
3)手车处于试验地位和尝试地位之间(工作、、、试验地位触点都未闭合且断路器接点全数未闭合)时,手车批示灯红、、、绿1A、、、4A、、、1B、、、4B灯都不亮;
●断路器状态批示
1)断路器合闸(断路器合触点闭合)时,断路器批示灯2A灯亮;
2)断路器分闸(断路器分触点闭合)时,断路器批示绿2B灯亮;
3)断路器不在柜内(断路器合、、、分触点都未闭合)时,断路器批示灯红、、、绿2A、、、2B灯不亮;
●接地开关地位批示
1)接地闸刀合闸(接地闸刀分/合触点闭合)时,接地闸刀批示红3A灯亮;
2)接地闸刀未合闸(接地闸刀分/合触点未闭合)时,接地闸刀批示绿3B灯亮
●弹簧储能(未储能/储能)触点闭应时,储能批示红灯6亮;
把稳::以上接入量必须为无源接点。
●智能语音防误提醒职能
1)当断路器合闸时,手车处于试验地位和工作地位之间(试验地位、、、工作地位多闭合)时,1A、、、4A、、、1B、、、4B、、、2B批示灯闪动,2A批示灯常亮并有语音提醒“请分断路器”;
2)当接地开关闭应时,手车处于试验地位和工作地位之间(试验地位、、、工作地位多闭合)时,1A、、、4A、、、1B、、、4B、、、3B批示灯闪动,3A批示灯常亮并有语音提醒“请分接地开关”;
3)当接地开关和断路器都闭应时,误推手车从试验地位切换到工作地位时,2B、、、3B批示灯同时闪动,并伴有说话提醒“请分断路器”、、、“请分接地开关”。
●高压带电闭锁职能
1)高压带电显示::当A、、、B、、、C三相带电(电压≥额定电压的15%),相应的A、、、B、、、C三相批示灯7启辉发光;
2)高压带电闭锁::当A、、、B、、、C三相肆意一相带电(电压≥额定电压的65%)时,高压闭锁批示红灯8亮,高压解锁批示绿灯9熄灭,相应高压闭锁接点输出弹开;三相全不带电时,高压解锁批示绿灯9亮,高压闭锁批示红灯8熄灭,相应高压闭锁接点输出闭合;
3)高压带电显示回路自检::在装置接好辅助电源后,利用自检按钮可给测A、、、B、、、C三相带电显示的无缺性(高压带电该接钮无效);
4)高压缺相报警::当A、、、B、、、C三相中肆意一相或两相带电(电压≥额定电压的65%)时,缺相报警接点输出闭合;当三相全数不带电或三相全数带电时缺相报警接点输出打开。
把稳::A、、、B、、、C三相配用的传感器,其输出短路电流必须达到220uA±10%。
●温湿度节制职能
1)启动加热::当环境温度≤5℃时,或当环境湿度≥85%RH时,或点按“手动加热”节制节制按钮时,启动加热,“加热1、、、2”批示灯亮。
2)退出加热::在自动模式下,如为升温加热则环境温度上升至≥13℃;如为除湿启动加热则环境湿度降落至≤75%RH时,在自动模式下;如为温度、、、湿度同时启动加热则环境温度上升至≥13℃,并且环境湿度降落至≤75%RH时;在手动模式下,再次点按“手动加热”节制按钮时,退出加热,“加热1、、、2”批示灯熄灭。
3)启动排风::当环境温度≥40℃时,启动电扇,“电扇1、、、2”批示灯亮。
4)终场排风::当环境温度降落至≤25℃,终场排风“电扇1、、、2”批示灯熄灭。
5)手动加热::必要手动加热时,点按“手动加热”按钮,加热器1、、、2都起头加热,“手动批示”灯亮;再次点按“手动加热”按钮,退出1、、、2路手动加热并转到自动节制状态,“手动批示”灯熄灭。
6)传感器断线报警::当2路的温湿度传感器有任一路断线时,“断线报警”批示红灯亮,断线报警触点闭合。
7)负载断线::当2路启动的加热或电扇回路中无电流流过期,“断线报警”批示红灯亮,断线报警触点闭合。
把稳::加热1、、、2如进动手动作为状态将不会自动返回,请勿长功夫使用,不然可能引发严重安全变乱。
●操作职能
1)自储/手储转换
2)分/合闸操作
3)远处/当场转换
4)柜内照明转换
●通讯职能
支持远处查问开关量状态
1)通讯方式::RS-485;
2)通讯规约::ModBus-RTU;
3)通讯体式::异步1200/2400/4800/9600/19200 bps出厂预设

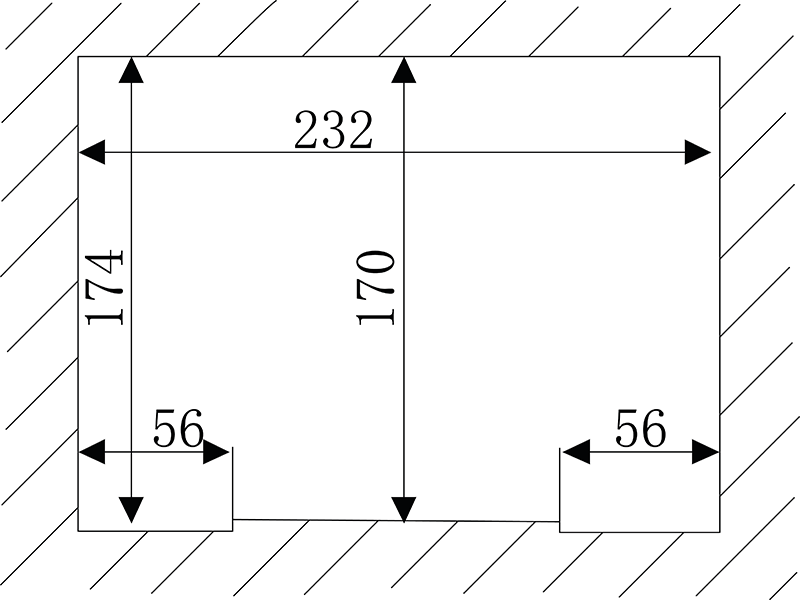

5.4装置屏开孔(mm)

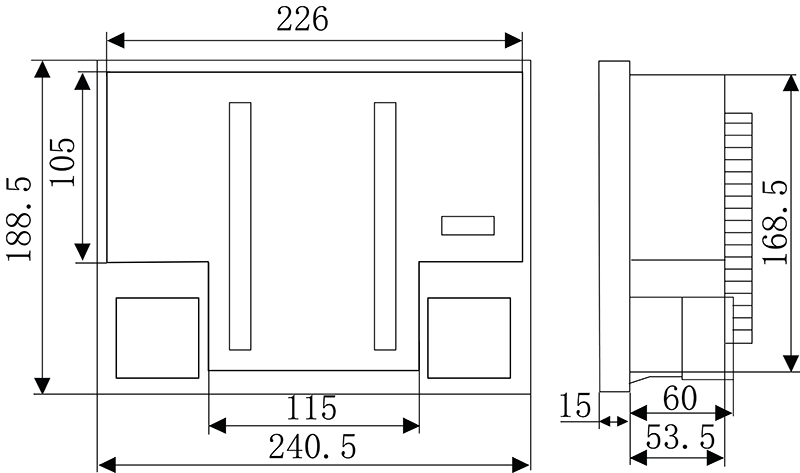

5.5外形尺寸图(mm)

六、、、使用当苦衷项
6.1必须严格依照表明的电压等级接入电源,严格依照背面端子标示接线。
6.2装置时应将接线端子拧紧,并且将设备牢固在牢固耐火、、、不易震荡的地位,设备仰视时成效佳,故应垂直装置。
6.3耐压试验时,必须把带电显示部门端子(20、、、21、、、22、、、23)接线解开或短接。
6.4所有开关量接点必须是无源接入。
6.5按实物的接线标示接线,如有改观恕不另行通知。
6.6使用不当或非本产品引起的故障,本公司不承担责任。
七、、、订货须知
用户凭据需要,须在订货单中注明以下事项:
1、、、产品名称、、、型号及数量;
2、、、提供一次规划图;
3、、、温湿度传感器使用长度。
